Mkpanaka nwoke

mkpara aṅụdị elu - ihe eriri eriri ike ejiri na beam{1}} sistemu mgbapụta (mkpụrụ osisi lift) na-ebufe mmegharị mmegharị site na igwe mgbapụta elu gaa na mgbapụta ala. Ụdọ mkpanaka zuru oke na-agụnye mkpara ndị na-aṅụ mmanya, mkpanaka pony, njikọ njikọ, na ogwe sinker, nwere mkpanaka a na-egbu maramara na isi olulu mmiri na-agafe igbe nri. Ọkpụkpọ Octal na-enye mkpara sucker nchara (siri ike) n'ụdị nha na akara ule niile, yana mkpanaka fiberglass maka mbelata ibu na nguzogide corrosion.

Oke mbubata (nke a na-ahụkarị):

• Dayameta dị n'èzí (OD):5/8 banye na 1-3/4 na (nchịkọta zuru oke maka API 11B na katalọgụ ihe nketa Octal).
• Ogologo: 25 ft ma ọ bụ 30 ft maka mkpanaka sucker; 2–10 ft pony mkpanaka.
• Ụdị mkpanaka:Mkpara ndị na-aṅụ aṅụ, mkpanaka pony, mkpanaka ndị a na-egbu maramara, ogwe sinker; ndịiche dị iche iche dị ka mbanye/mgbochi- mkpanaka atụgharị/mkpọchi etiti dị na arịrịọ.

Mgbe olulu mmiri na-agbapụta ọkụ na-amalite ịla n'iyi, ihe kpatara ya na-adịkarị mfe:Nhọrọ ọkwa na-ezighi ezi, njikọta iyi n'ime olulu mmiri gbapụrụ iche, ma ọ bụ eriri mebiri emebi na-emezughị-. Nzụta ga-arapara na esemokwu nyocha na-abata, ndekọ na-efu efu, na ọdịda ubi.

Ndepụta ndenye onye na-azụ ihe ngwa ngwa (jiri RFQ ziga):Usoro OD & ogologo, ọkwa, ụdị njikọ (T ma ọ bụ SM; FS ma ọ bụ SH), ọnọdụ ọma (corrosion/deviation), akwụkwọ achọrọ, yana ụdị NDT ọ bụla.

Ntọala mgbapụta mkpanaka sucker bụ naanị ihe a pụrụ ịdabere na ya dị ka nhọrọ eriri mkpanaka. Na PO, ndị na-azụ ahịa na-agbachikarị ọkwa mkpara, eriri pin/igbe, klas njikọ, na ihe nchebe ọ bụla nke corrosion/eyi ka eriri mkpanaka dabara na mgbapụta mgbapụta na ọnọdụ ọma.

• Profaịlụ ibu mgbapụta: Dakọtara ọkwa mkpara na dayameta ka ibu dị elu na mmemme strok.
• gburugburu corrosion: Ezipụta ọchịchọ CO₂/H₂ na ịkpụ mmiri iji họrọ nhọrọ nchebe.
• Njikwa eriri + njikọ njikọ: Ezipụta ụdị eri na klaasị njikọ iji belata- nsogbu.
• Tally ịdọ aka ná ntị: Njiko-site-njikota akara na ndepụta mbukota iji belata rig{2}}saịtị mix- elu.

Ọkọlọtọ:API Spec 11B – "Ahịhịa Sucker na mkpara{1} ngwaahịa ndị metụtara" (ihe kachasị ọhụrụ gụnyere mkpanaka igwe & FRP, njikọ njikọ, obere - njikọ, mkpanaka na liners chara acha, eriri eri, na ụzọ nnwale).

Ọkwa igwe (API):C, K, D, KD, HL, HY - ahọpụtara site na omimi nke ọma, ibu, ngbanwe, na nrụrụ aka. (katalọgụ ihe nketa Octal)

Ihe ndị a na-ahụkarị ( mkpanaka igwe):AISI 4130M/4138M/4142M/4330M/8630 (Octal legacy resource).

mkpanaka fiberglass sucker (FRP):API 11B-Ogwe FRP kpuchiri maka uru ịdị arọ na nrụrụ.

Mgbapụta Sistemu Basic Operation Flow dị ka n'okpuru

Nchịkọta Sistemu: crank na njikọ njikọ na-eme ka mkpanaka sucker na-ebuli elu na ala na olulu mmiri miri emi.

Usoro eji arụ ọrụ:

Ọdachi ala: Na-emepụta nrụgide na-adịghị mma.

Mgbali elu: Na-ebuli mmanụ n'elu site na tubing mmepụta.

Njirimara nka nka:

Ibu ọrụ: 15-45 kN

Okpomọkụ nso: -40 degrees ka 150 degrees

Kwesịrị ekwesị maka: Ala mmanụ a na-ahụkarị, ikpo okwu dị n'ụsọ oké osimiri, olulu mmiri dị elu

Uru isi: ike dị elu, nguzogide corrosion, njikọ ziri ezi

• OD aha:5/8 ", 3/4", 7/8", 1", 1 -1/8", 1-1/4 ", 1-1/2", ruo 1-3/4" (dabere na ọrụ).
• Ụdị eri:eriri mkpara sucker API maka pin/igbe kwa API 11B; PR (Mkpọrọ a na-egbu maramara) n'elu mkpanaka a na-egbu maramara ebe akọwapụtara ya; gauges na usoro nlele kwa API 11B.
• Izi ezi & nnabata:Dịka API 11B kọwapụtara (ọpụpụ, oke iwe iwe, nnabata eri).

N'ime olulu mmiri ndị gbapụrụ iche, njikọta na-abụkarị ihe mbụ a ga-akwụ ọnụ ahịa - n'ihi na ọ bụkọntaktị + esemokwu + mkpochapụebe a na-ekpo ọkụ. Ọ bụrụ na nhọrọ njikọ ahụ edoghị anya ("njikọ ọkọlọtọ") ị gaghị ahụ nsogbu ahụ na ọkwa PO; ị na-ahụ ya ma emechaa dị kaiyi njikọ ngwa ngwa, iyi tubing, omume eriri ọkụ na-ekpo ọkụ, yana igbu oge-.

Ihe oriri OctalAPI 11B njikọdị ka ihe sistemụ na-achịkwa (ọ bụghị ngwa ahịa agbakwunye-):Klas T / Klas SM, Nha zuru oke (FS) / Slim Hole (SH), na ihe nleba anya nke na-enyere gị aka ịgafe ndenye ego na-abata ma belata ihe ịtụnanya ubi.

Nhọrọ njikọ (ihe ị kpọpụtara, ihe ị nwetara)

Gịnị na-eme nke a "Octal" kama ọnyà:anyị anaghị edepụta naanị ụdị njikọ {{0} anyị na-enyere gị aka ịtụ njikọ nke dabara na onye ọkwọ ụgbọ ala (deviation/abrasion/clearance), ma anyị na-edobe mkpebi njikọ ahụ "nke a na-ege ntị" na ndekọ ndekọ nwere ike ịdebanye ma ndị nyocha nwere ike ịbanye.

Ihe anyị na-achịkwa iji belata njikọta{0} nsogbu metụtara

Iguzosi ike n'ezi ihe nke eriri (ọ bụghị slogans):eriri eri zuru oke (nkwụnye/mgbanaka) + nlele eri anya maka oke API 11B.

Bipute -okpomọkụ{1}} ọgwụgwọ njikọta ike:Njikọ klaasị T na-ejikarị gburugburuHRA 56–62(ma kwadoro dị ka achọrọ).

Yiri{0}}Usoro lekwasịrị anya maka Klas SM:echekwabara oyi akwa alloy siri ike yana njikwa usoro nke ezubere iji rụọ ọrụ arụrụ arụ / abrasive.

Nchedo eri na mbupu:eri na-echebe + oghere-nchekwa, ngwugwu kwụsiri ike (angle steel/bolts) iji belata mmebi tupu rig ahụ emetụla mkpanaka ahụ.

Mbelata nsonaazụ nsogbu:Ọjụjụ a jụrụ ajụ dị ole na ole, nsogbu mkpokọ dị ntakịrị, yana obere esemokwu "ọ dị mma na mbata mana ọ dara n'ọrụ".

Mkpana ndị ekpochapụrụ agbachapụ (Ogwe dị n'elu) - Tebụl nkọwapụta

Fiberglass (FRP) mkpanaka sucker - Tebụl nkọwapụta

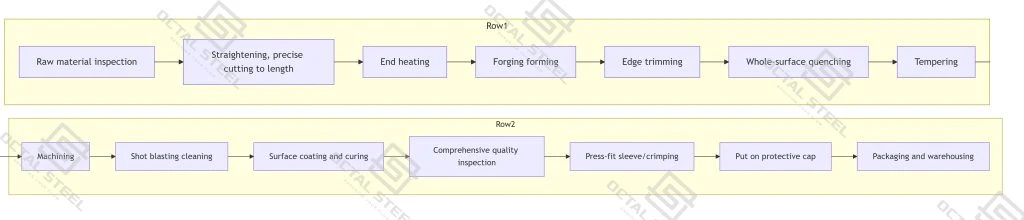

• Ịme ígwè na ịsụ:Alloy steel ahọpụtara site na ọkwa → billet → iwe iwe nke njedebe.
• Ọgwụgwọ okpomọkụ:Normalize + iwe (ma ọ bụ menyụọ & iwe kwa imewe) iji ruo njiri arụ ọrụ ọkwa na isi ike; njedebe a na-achịkwa{1}} na-ewe iwe ike iji chebe mgbọrọgwụ eri. (Ntụgharị{3}M omume)
• Emecha:Gbawara{0}}mgbawa/nkwado, ịcha eri/na-atụgharị kwa API, mkpuchi mkpuchi, eriri dope & ihe nchekwa.
• Ịka akara na nchọta:Ọkwa, OD, ogologo, nọmba okpomọkụ, na API monogram dị ka ọdabara.

Mkpanaka Sucker End Forging



A na-ekpo ọkụ na njedebe mkpanaka ahụ na ihe dịka 1200 degrees na ihe ọkụkụ induction, wee tinye ya n'ime anwụ ma guzobe n'okpuru nrụgide dị elu. Nke a na-emepụta ubu buru ibu na dayameta karịa ahụ mkpanaka.

Ihe ọ pụtara

Nrụcha Ọdịdị ọka: Usoro ịgha mkpụrụ na-eme ka usoro ihe na-eme ka ọ dịkwuo mma ma wepụ ntụpọ dị n'ime.

Nkwalite ike: Na-abawanye ike ike ọgwụgwụ na ibu{0}} nke ukwuu.

Ntụkwasị obi dị egwu: Gbaa n'aka na mkpanaka nwere ike iguzogide usoro ntinye ihe nkwụsịtụ ugboro ugboro na gburugburu ebe ọdịda.

CNC ntụgharị nke mkpanaka sucker



N'iji njikwa ọnụọgụ Kọmputa (CNC) na-arụ ọrụ, a na-arụkwa njedebe mkpanaka a kpara akpa ka ọ dabara na nkọwapụta. Nke a na-emepụta eri njikọ dị elu{{1} (dị ka API Modified Square Thread) n'ụzọ ziri ezi.

Ihe ọ pụtara

Nrụpụta nkenke: Na-ekwe nkwa nha nha, ụdị, na pitch n'ofe mkpanaka niile.

Ntụkwasị obi njikọ: Na-eme ka njikọ mkpanaka siri ike, nke echekwara iji gbochie ọdịda ọdịda nke nwere ike ịdaba.

Mmepụta arụmọrụ: Usoro akpaaka na-enyere aka kwụsie ike, dị elu - nrụpụta olu.

Ọdịnaya emelitere: Na-emepụta elu elu elu, mbenata ihe nrụgide na ịgbatị ndụ ike ọgwụgwụ mkpanaka.

Ọgwụgwọ Ọkụ Ọkụ Sucker



Okpomọkụ ejiri nlezianya chịkwaa nke na-esochi ngwa ngwa jụrụ oyi (quenching), wee mee ka - na-ekpo ọkụ na obere okpomọkụ (ọkụ) iji kwalite akụrụngwa akụrụngwa.

Ihe ọ pụtara

Ngbanwe Ọdịdị: Quenching na-emepụta oke ike na ike.

Nkwalite ike: Iwe iwe na-ebelata nkụja, na-eme ka nkwụsi ike ihe niile dị mma.

Ịdịgide Ọrụ: Na-enyere mkpanaka aka ịnagide ọtụtụ nde nrụgide nrụgide n'okpuru ala na-enweghị nrụrụ ma ọ bụ ọdịda.



Ọnọdụ (ihe na-eme n'ọhịa)
Otu mkpanaka{0}}olulu mmiri na-ebuli elu na aprofaịlụ ezighi ezi. Eriri ahụ na-amalite igosingwa ngwa njikọta eyi, spikes torque na-adịte aka, na "random" na-eme - na-egbu oge na rig{1} na-emekarị mgbe eri na-enweta njikwa ma ọ bụ mgbe nhọrọ njikọta adabaghị n'ọnọdụ nkwụsị/eyi.

Nchegbu nke onye na-azụ ahịa (kedu ihe a ga-ata ụta maka ịzụ ahịa)

• "Anyị zụtara mkpanaka, mana njikọta na-ekpochapụ ngwa ngwa."
• "A na-efunahụ oge mgbagha n'ihi na njikọ anaghị eme nke ọma."
• "Nnyocha mbata na-adị ngwa ngwa n'ihi na akwụkwọ anaghị egosi njikwa eri ma ọ bụ ike."
• "Anyị chọrọ nkọwa ọzọ enwere ike ịmegharị maka ogbe na-esote, ọ bụghị ikpe ikpe{0} na - njehie."

Ngwọta Octal (ihe anyị na-eme n'ụzọ dị iche, yana nkọwa ndị ị nwere ike ịtụ maka megide)

• Nhọrọ arụnyere gburugburu onye ọkwọ ụgbọ ala wear:anyị na-akwado oke nhụsianya + mmachi mkpochapụ, wee kwado yaKlas T vs Klas SM njikọnaFS vs SHdabere na ihe n'ezie na-akpata ọdịda na olulu mmiri gị (yiri/nchapụta, ọ bụghị “ọkọlọtọ”) niile.
• Njikwa njikọ ị nwere ike ịchọpụta:mkpara / njikọta ụgbọ mmiri naeri echebe, na ngwugwu gụnyereeri gaging ndekọ(nkwụnye/mgbanaka) ka ndị otu nyocha gị nwee ike mechie nnabata ngwa ngwa.
• Isi ike na ihe akaebe ebe ọ dị mkpa:A na-edekọ ihe nleba anya njikọ na mkpara (ike siri ike + nyocha igwe site na ọkwa) iji belata arụmụka ma emechaa mgbe eyi pụtara n'isi.
• NDT mgbe ị kọwapụtara ya:Ọ bụrụ na ITP/PO gị chọrọ UT/MT maka mpaghara akọwapụtara, anyị na-enye yaNDT na-akọn'ogo na ndabere nnabata- enweghị asusu "NDT dị" edoghị anya.

Mbelata nsogbu (ihe na-akawanye mma mgbe a mụsịrị ya)

Obere njikọ -uwe{1}} ọdịda akpatagoro n'ihi na usoro ahụ gụnyere ihe ndị aKlas njikọ aka nri + geometrymaka ndiiche / mkpochapụ.

Obere rig -akụkụ mebere{1} n'ihi na echekwabara eri naedekọ gaging.

Nnyocha na-abata ngwa ngwa n'ihi namkpọ akwụkwọ dabara n'ezie nlele nnabata(traceability, gaging, hardness/mechanical results, na NDT akụkọ mgbe akọwapụtara).

Octal Pipe na-arụ ọrụ dị ka asucker mkpanaka soplayamaka oru mgbapụta mkpanaka ebe ndị na-azụ ahịa chọrọ njikwa ọkwa/ogologo ogologo na-agbanwe agbanwe, njiko traceability, na ọzụzụ mbupụ mbupụ maka ịnata ngwa ngwa na rig{{0}site tally.

• Otu PO, otu sistemu dakọtara:Mpempe ígwè, mkpanaka FRP,Njikọ Klas T / Klas SM (FS/SH), mkpanaka a na-egbu maramara, mkpanaka pony, ogwe sinker -ka ị ghara ijikwa ọtụtụ ndị na-ere ahịa yana njikọ ejikọtaghị ọnụ.
• Nhọrọ ọkwa nke na-ebelata ịrụ ọrụ:Anyị dabaraAPI 11B ọkwa + ụdị njikọna ibu gị, ndịiche, na ndị ọkwọ ụgbọ ala corrosion, wee chịkọta ihe mgbagha nhọrọ ka nnabata nke ime dị mfe.
• Nnabata- mkpọ akwụkwọ dị njikere:A na-akwado mbupu ọ bụlaMTC/CMTR, ndekọ akụkụ & kwụ ọtọ, ihe akaebe gaging eri, akụkọ igwe & ike siri ike, naNDT na-akọ mgbe akọwapụtara ya{{0}ya mere nlebata na-abata anaghị aghọ ịchụ ozi email.
• Mgbochi mmebi eriri eriri bụ akụkụ nke QA:Ndị na-echebe eriri + kwụsiri ike nchikota/akara akara na-enyere aka igbochi "ọ dị mma, agaghị emezi" nsogbu na-apụta naanị mgbe rig na-eche.
• Mbufe ị nwere ike ịhazi gburugburu:Enwere ike ịhazi nha ndị a na-ahụkarị site na ngwaahịa; A na-ehota ihe ndị pụrụ iche chọrọ site na iji ntụzịaka doro anya- oge na nkwakọ ngwaahịa (ya mere ngwa ngwa agaghị abụ ụzọ dị oke egwu zoro ezo).

Kpọtụrụ ugbu a

Ọ bụrụ na ị na-enwetamkpanaka aṅụ maka ire ere, Ụzọ kachasị ngwa ngwa iji nweta ihe atụ atụnyere bụ izipu: ọkwa, dayameta, ogologo ogologo, ụdị eri, ihe jikọrọ ọnụ, na ihe ọ bụla corrosion ma ọ bụ iyi mkpuchi chọrọ, gbakwunyere ebe na ntụziaka nkwakọ ngwaahịa.

FAQ



Q1: Kedu otu m ga-esi ahọrọ ọkwa mkpara sucker API 11B ziri ezi (C, D, K/KD, HL/HY)?

A: Họrọ dabere na ezigbo ọkwọ ụgbọ ala ọdịda:ibu/ike ọgwụgwụ, corrosion (H₂S/CO₂/chlorides), naiyi di iche. Ọ bụrụ na corrosion bụ ọkwọ ụgbọ ala, naanị ike dị elu agaghị edozi ya{1}}ọkwa na nhọrọ njikọ ga-adakọrịrị na gburugburu.

Q2: Kedu nha na ogologo bụ ihe a na-ahụkarị maka mkpanaka sucker API 11B?

A: Ọtụtụ iwu na-elekwasị anya5/8" ruo 1-1/8"n'ime25 ft ma ọ bụ 30 ftusoro, gbakwunyeremkpanaka ponymaka oghere. Ịhazi otu usoro nha/ogologo na-eme ka ịzụ ahịa dị mfe ma belata ngwakọta saịtị{1}} elu.

Q3: Kedu akwụkwọ kwesịrị iji mkpara sucker API 11B na njikọta?

A: Opekempe:traceability ihe (MTC/CMTR), ndekọ gaging eri, nlele akụkụ/ntụziaka, nsonaazụ nyocha igwe, na akụkọ siri ike. TinyeUT/MT na-akọnaanị mgbe PO/ITP gị chọrọ NDT.

Asambodo



Asambodo CE

Asambodo ISO 9001

Asambodo API Q1

Asambodo ABS

Asambodo AP-5L

Asambodo API-5CT



OD:5/8 ", 3/4", 7/8", 1", 1-1/8", 1-1/4", 1-1/2", ruo 1-3/4"

Ogologo:mkpanaka 25 ft / 30 ft; 2–10 ft pony mkpanaka

akara ule:C, K, D, KD, HL, HY

Akụrụngwa: 4130M, 4138M, 4142M, 4330M, 8630

Njikọta:Klas T (FS/SH), Klas SM (FS/SH), sub{0}} njikọ

Ngwa:Mkpana ndị a chara acha, ogwe sinker, ndị na-ahụ maka etiti, akụrụngwa eriri mkpara (Katalọgụ nke otu Octal na API 11B)

Ihe nchịkọta dị ọkụ: mkpanaka aṅụ, API 11B mkpara ọkpọ ọkpọ, igwe ọkpọ ọkpọ, mkpịrị amị sucker, mkpara ọgbụgbọ ọkọnọ
